油桶检测
分享到:
油桶检测
产品详情


检测功能:


拍照杆由上下两个相机组成,上面相机拍桶上的标签,下面相机拍桶内的洁净度。按一下杆上的按钮即可拍照,拍照时操作人可通过显示器,清晰看到桶内的情况,桶内图片和标签图片自动存入同一文件夹,方便相关人员查阅。


软件功能:


实时显示拍照的效果,将桶内图片与桶上标签图片自动存储于一个文件夹,并按着年月日时分秒自动编辑,软件出现故障时,会自动提示报警。


处理结果:


显示器清晰显示桶内的情况,如有异物可准确检测出来,图片按着编号、时间统一存在固定文件夹中,方便查阅。


核心组件:


微型相机模组,800万像素彩色相机,体积小,可以完全的深入到桶中;高亮度LED灯:使光照均匀。拍照杆304不锈钢加工定制,便于人工手持,按钮灵活,按下即可拍照。







检测功能

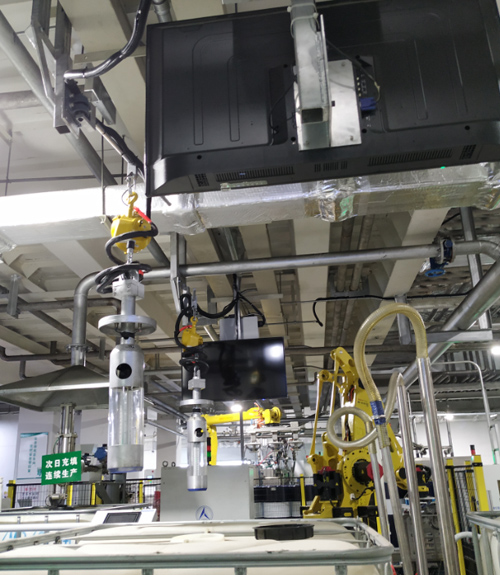

拍照杆由平衡器牵引装置悬在桶的正上方,当桶在传送带上运输到拍照工位时,人工将拍照杆下拉至桶内进行拍照,照片由40寸显示器展现在操作工眼前,可以轻松判定桶内的洁净度。四张图片通过软件合成为一张图片,存于E盘中。拍照杆主要由三部分组成顶部三个相机、光源和底部一个相机。

软件功能

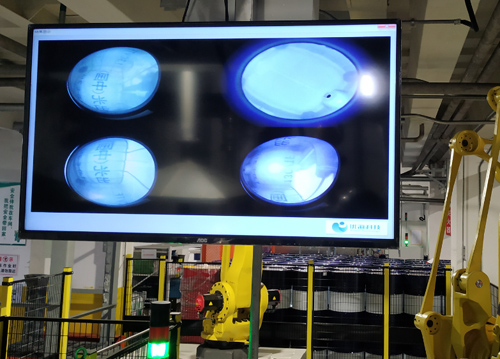

通过大屏实时显示拍照的效果,合成软件每隔2秒钟就会在相机拍照的存图位置扫一下,搜索到图片就会将四张图片自动合成一张,按着年月日时分秒自动编辑,保存于固定文件夹中,可方便随时查验,图片合成异常,有报警提示。

处理结果:

桶底、桶顶部360度无死角拍照存图,每个桶的编号在图中清晰可见,图片自动合成,按时间自动分布,存于固定文件夹中,方便查阅。

核心组件:

微型工业高速相机,1200万像素彩色相机,体积小,可以完全的深入到桶中,1.28mm镜头,保证了充分的视野范围,:能够充分利用工业相机的分辨率,提高系统检测精度;高亮度LED灯(6组个):使光照均匀,为非标定制;

平衡器固定在180度的摆臂上,动作灵活可以完好的把相机伸入桶中;
